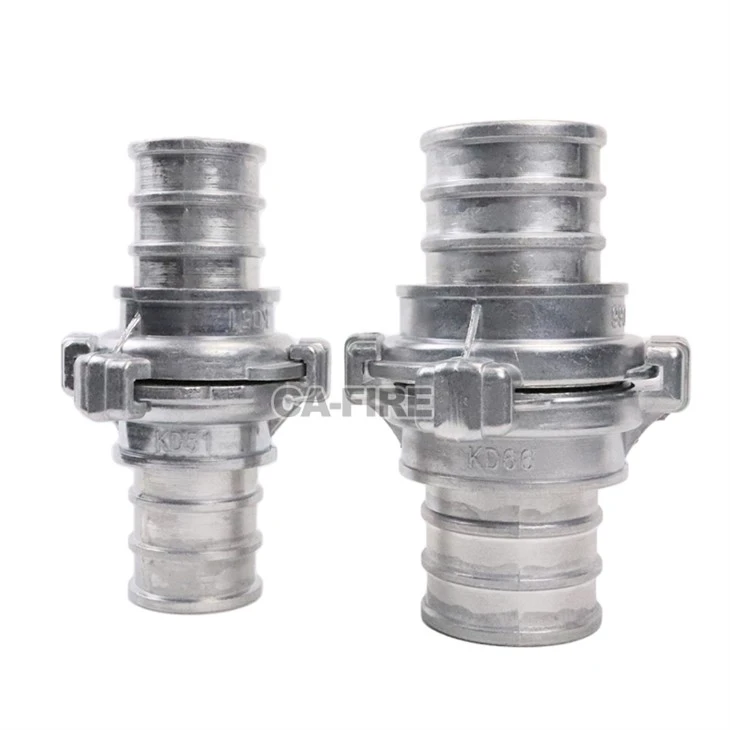

GOST और रोटा फायर होज़ कपलिंग
एल्युमीनियम या पीतल के कास्ट कपलिंग GOST 28352-89 के अनुसार निर्मित। गोस्ट का सममित दो - पंजा उभयलिंगी डिज़ाइन नली को नली या पंप से जोड़ता है; रोटा का कठोर 3-लग एंड-पीस नली को हाइड्रेंट और फायर इंजन पंपों पर लॉक कर देता है। डीएन50-डीएन150, बीएसपी धागा, 16 बार रेटेड, एनबीआर गैस्केट (-30 डिग्री से {{9%) डिग्री)। अग्नि शमन प्रणालियों के लिए विश्वसनीय, क्षेत्र-तैयार कनेक्शन।
विवरण
Ca-फायर प्रोटेक्शन कं, लिमिटेड चीन में गोस्ट और रोटा फायर होज़ कपलिंग के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। हमारे कारखाने से प्रतिस्पर्धी मूल्य पर थोक कस्टम निर्मित अग्नि उपकरण उत्पादों में आपका स्वागत है। अधिक सस्ते उत्पादों के लिए हमसे संपर्क करें।
उत्पाद विवरण
गोस्ट और रोटा
फायर होज़ कपलिंग
उत्पाद डेटाशीट - नली युग्मन श्रृंखला
सममित हेर्मैफ्रोडाइट क्लॉ कपलिंग और 3-लग इंटरलॉकिंग रोटा फिटिंग, सीआईएस बाजार में हाइड्रेंट, पंपिंग इकाइयों और नली उपकरणों के लिए फायर होसेस को जोड़ने के लिए GOST 28352-89 के अनुसार बनाया गया है।
कक्षागोस्ट 28352-89
आकारDN50-DN150
दबाव16 बार / 232 पीएसआई
धागाबसपा
दो युग्मन प्रणालियाँ, एक मानक
दोनों फिटिंग्स GOST 28352-89 मानक विनियमन के अनुसार निर्मित हैं, लेकिन होज़ लाइन - पर अलग-अलग कार्यों को हल करती हैं, एक होज़ के लिए लिंग रहित है {{3}से{4}होज़ चलता है, दूसरा एक निश्चित हाइड्रेंट-साइड कनेक्टर है।
गोस्ट युग्मन
एक दो - पंजा उभयलिंगी कनेक्शन प्रणाली जिसमें कोई निश्चित नर या मादा आधा भाग नहीं होता है, इसलिए कोई भी दो इकाइयाँ किसी भी अभिविन्यास में जुड़ती हैं। अग्नि नलिकाओं को एक-दूसरे से जोड़ने के लिए या किसी नली को सीधे पंपिंग इकाई - से जोड़ने के लिए उपयोग किया जाता है जो संपूर्ण DN50-DN150 रेंज में उपलब्ध है।
रोटा युग्मन
रूसी -मानक फायर होज़ एंड-टुकड़ा, जो 3 लग्स के साथ एक कठोर इंटरलॉकिंग फिटिंग के रूप में बना है। यह नली को समाप्त कर देता है और एक सुरक्षित, चौथाई टर्न एंगेजमेंट के लिए हाइड्रेंट, फायर इंजन पंप आउटलेट और अन्य नली उपकरणों पर लॉक कर देता है।
तकनीकी विशिष्टता
| पैरामीटर | विनिर्देश |
|---|---|
| मानक मानक | गोस्ट 28352-89 |
| नाममात्र आकार | DN50 से DN150 |
| शरीर की सामग्री | कास्ट एल्यूमिनियम (मानक) / कास्ट पीतल (वैकल्पिक) |
| कार्य का दबाव | 16 बार / 232 पीएसआई |
| धागे का प्रकार | बसपा |
| युग्मन गैसकेट | एनबीआर, -30 डिग्री से +120 डिग्री |
| रिश्ते का प्रकार | GOST: सममित दो-क्लॉ हर्माफ्रोडाइट / रोटा: 3-लुग कठोर इंटरलॉकिंग |
असेंबली ड्राइंग - GOST DN50–52 लॉन्ग टेल कपलिंग
Ca से निकलने वाला प्रत्येक युग्मन आग को एक नियंत्रित असेंबली ड्राइंग के अनुसार बनाया गया है। नीचे GOST DN50, DN50–52 लंबे {{5}टेल{{6}पाइप संस्करण के लिए संदर्भ ड्राइंग है, जो फिटिंग के पंप/टेल साइड पर उपयोग किए गए चार {7}भाग निर्माण और कास्टिंग सामग्री को दर्शाता है।
| वस्तु | नाम का हिस्सा | सामग्री | मात्रा. |
|---|---|---|---|
| 1 | GOST DN50–52 टेल पाइप | एडीसी12 | 1 |
| 2 | GOST DN50 बॉडी | 6082 | 1 |
| 3 | O-अंगूठी, आईडी Ø56 × 2.4 मिमी | एनबीआर | 1 |
| 4 | KA66 एज-निःशुल्क बाइंडिंग रिंग | एनबीआर | 1 |
असेंबली नोट:O{0}}रिंग असेम्बली पर ग्रीस से लेपित है; फिट टॉलरेंस को नियंत्रित किया जाता है ताकि कपलिंग को सुरक्षित रूप से कड़ा किया जा सके और फिर भी विशेष टूलींग के बिना सेवा के लिए अलग किया जा सके।
इसका उपयोग कहां किया जाता है
हाइड्रेंट एवं पंप कनेक्शन
तेजी से, सुरक्षित तैनाती के लिए रोटा एंड के टुकड़े सीधे फायर हाइड्रेंट और फायर इंजन पंप आउटलेट पर होज़ लाइनों को लॉक कर देते हैं।
नली-से-नली विस्तार
गोस्ट हेर्मैफ्रोडाइट कपलिंग आग के मैदान तक पहुंच बढ़ाने के लिए किसी भी ओरिएंटेशन में दो नली की लंबाई को जोड़ते हैं।
सक्शन लाइन असेंबली
पंपिंग इकाइयों को खिलाने वाले सक्शन होसेस पर उपयोग किया जाता है, जो अनुप्रयोग के आधार पर पीतल या एल्यूमीनियम निकायों से मेल खाता है।
आग का स्रोत सीए से क्यों है?
फाउंड्री-नियंत्रित कास्टिंग
आयामित सहनशीलता के साथ नियंत्रित असेंबली ड्राइंग से निर्मित एल्युमीनियम और पीतल की बॉडी।
01
GOST 28352-89 के अनुरूप
फायर कपलिंग हार्डवेयर के लिए आकार, थ्रेड प्रकार और दबाव रेटिंग रूसी मानक मानक के अनुसार बनाई गई है।
02
पूर्ण DN50-DN150 रेंज
पूर्ण आकार के रन के लिए एक आपूर्तिकर्ता, साथ ही अनुरोध पर कस्टम टेल -पाइप की लंबाई और थ्रेड वेरिएंट।
03
ओईएम और विदेशी कार्यक्रम
विदेशी होज़ एक्सेसरी ख़रीदारों के लिए स्थापित निर्यात दस्तावेज़ीकरण और क्लाइंट -विशिष्ट पार्ट नंबरिंग।
04
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: गोस्ट कपलिंग और रोटा कपलिंग के बीच क्या अंतर है?
उत्तर: एक गोस्ट युग्मन सममित और उभयलिंगी होता है - इसमें दो समान पंजे होते हैं, इसलिए कोई भी दो इकाइयां अभिविन्यास की परवाह किए बिना एक साथ जुड़ती हैं, जिससे यह नली से {{1} से {2 } नली या नली से {{3} से पम्प कनेक्शन के लिए उपयुक्त हो जाती है। रोटा कपलिंग एक निश्चित, 3{7}}लग कठोर इंटरलॉकिंग एंड-पीस है जो नली के एक छोर पर लगाया जाता है, जिसे विशेष रूप से हाइड्रेंट, फायर इंजन पंप और अन्य निश्चित नली उपकरणों पर लॉक करने के लिए डिज़ाइन किया गया है।
प्रश्न: कौन से आकार उपलब्ध हैं, और क्या Ca-फायर कस्टम आकार का उत्पादन कर सकता है?
उत्तर: GOST 28352-89 के अनुरूप मानक उत्पादन DN50 को DN150 तक कवर करता है। कस्टम टेल {{4}पाइप की लंबाई, नली{5}टेल व्यास और थ्रेड कॉन्फ़िगरेशन - जैसे कि हमारे असेंबली ड्राइंग में दिखाए गए डीएन50-52 लंबे -टेल वेरिएंट - को क्लाइंट-अनुमोदित ड्राइंग के अनुसार तैयार किया जा सकता है।
प्रश्न: इन कपलिंगों में कौन सी सामग्री और दबाव रेटिंग होती है?
उत्तर: बॉडी को एल्युमीनियम (मानक) या पीतल (वैकल्पिक, उदाहरण के लिए मुख्य बॉडी के लिए . 6082 मिश्र धातु और हमारे संदर्भ ड्राइंग पर टेल पाइप के लिए ADC12) में डाला जाता है, जिसे बीएसपी थ्रेड इंटरफेस के साथ 16 बार / 232 पीएसआई के कामकाजी दबाव के लिए रेट किया गया है।
प्रश्न: कौन सी गैस्केट सामग्री लगाई गई है, और यह किस तापमान को संभाल सकता है?
उत्तर: प्रत्येक कपलिंग को एनबीआर गैस्केट से सील किया गया है, जो -30 डिग्री से +120 डिग्री तक निरंतर सेवा के लिए रेट किया गया है, जो व्यापक जलवायु रेंज में आउटडोर हाइड्रेंट और फायरग्राउंड उपयोग के लिए उपयुक्त है।
प्रश्न: क्या इन कपलिंगों को OEM या विदेशी ऑर्डर के लिए हमारे अपने पार्ट नंबरों के तहत आपूर्ति की जा सकती है?
उत्तर: हाँ. सीए {{1}फ़ायर नियमित रूप से क्लाइंट द्वारा प्रदत्त असेंबली ड्राइंग और पार्ट नंबरिंग - के अनुसार निर्माण करता है जैसा कि हमारे स्वयं के नियंत्रित ड्राइंग (डीडब्ल्यूजी नंबर . 3401013-1) - पर दिखाया गया है और OEM और विदेशी वितरण ऑर्डर के लिए आपके पार्ट नंबर, पैकेजिंग और दस्तावेज़ीकरण को प्रतिबिंबित कर सकता है।
